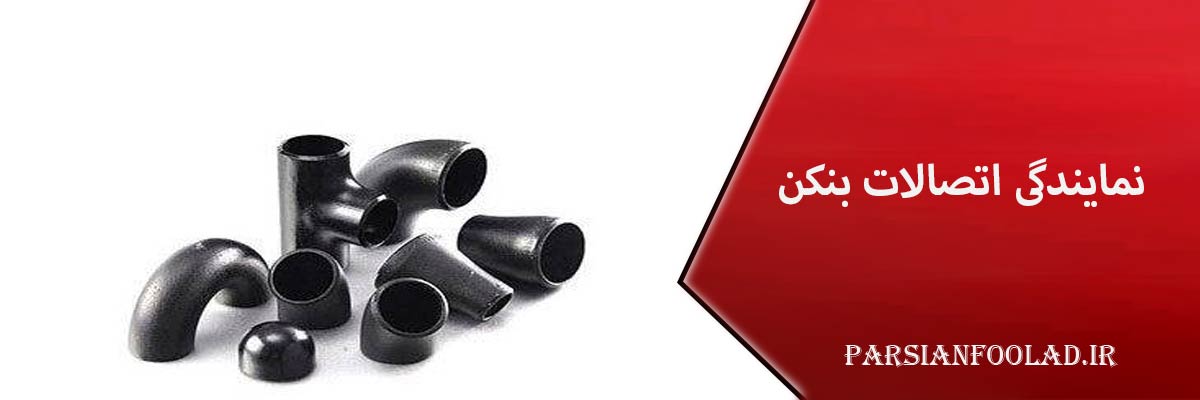

زانو مانیسمان 1 اینچ

در صنعت لوله کشی، هر اتصالی نقش بسیار مهمی در ایمنی و دوام سیستم دارد. یکی از پرکاربردترین این اتصالات، زانو مانیسمان 1 اینچ بنکن است که در خطوط انتقال بخار، گاز و نفت کاربرد گسترده دارد. این زانو از فولاد بدون درز ساخته شده و به دلیل طراحی دقیق و مقاومت بالا، در پروژه های صنعتی و ساختمانی بسیار محبوب است.

زانو مانیسمان جوشی 90 درجه رده 40، نمونه ای رایج از این محصول است که برای تغییر مسیر لوله ها در زاویه ۹۰ درجه استفاده می شود. برند بنکن نیز با کیفیت ساخت بالا و استانداردهای جهانی، یکی از شناخته شده ترین تولیدکنندگان اتصالات مانیسمان در جهان است.

زانو مانیسمان چیست و چه کاربردی دارد؟

زانو مانیسمان، اتصالی فولادی است که برای تغییر مسیر لوله ها به کار می رود و تفاوت اصلی آن با زانوهای معمولی در عدم وجود درز جوش در بدنه است. به عبارتی، این قطعه از یک تکه فولاد بدون درز تولید می شود و همین موضوع باعث مقاومت بالای آن در برابر فشار، حرارت و خوردگی می شود.

این نوع زانو در صنایع نفت، گاز و پتروشیمی، نیروگاه ها، خطوط فشار قوی، پروژه های ساختمانی صنعتی و حتی صنایع غذایی و دارویی کاربرد فراوان دارد. زانو مانیسمان 1 اینچ معمولاً در سیستم هایی با فشار متوسط تا بالا استفاده می شود و امکان انتقال سیال با ایمنی و کارایی بالا را فراهم می کند.

مشخصات فنی زانو مانیسمان 1 اینچ بنکن رده 40

زانو مانیسمان بنکن در سایز 1 اینچ و با زاویه انحنا ۹۰ درجه تولید می شود و دارای رده فشار ۴۰ است. این نوع زانو از فولاد کربنی بدون درز ساخته می شود و نوع اتصال آن جوشی (Butt Weld) است. استاندارد تولید این محصول مطابق ASTM A234 WPB و ASME B16.9 می باشد و سطح داخلی و خارجی آن کاملاً پرداخت شده و بدون ترک یا پوسته است.

دمای کاری  این زانو تا حدود ۴۲۵ درجه سانتی گراد است و فشار کاری مجاز آن برای سیستم های صنعتی حدود ۴۰ بار است. برند بنکن نیز با رعایت استانداردهای جهانی، کیفیت و دوام بالایی ارائه می دهد و گزینه ای مطمئن برای پروژه های حساس صنعتی است.

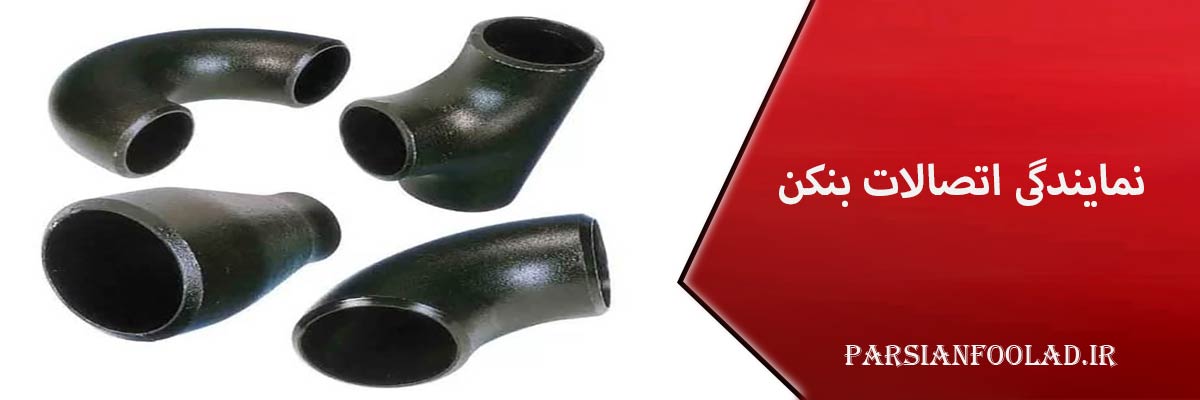

انواع زانو مانیسمان بنکن بر اساس زاویه و نوع اتصال

زانوهای مانیسمان بر اساس زاویه انحنا و نوع اتصال به دسته های مختلف تقسیم می شوند. رایج ترین نوع آن، زانو ۹۰ درجه است که تغییر مسیر کامل جریان را فراهم می کند و مدل مورد بحث ما نیز از همین نوع است. علاوه بر آن، زانو ۴۵ درجه برای تغییر مسیر ملایم تر و کاهش افت فشار استفاده می شود و زانو ۱۸۰ درجه برای بازگرداندن جریان در جهت مخالف کاربرد دارد.

نوع اتصال نیز اهمیت زیادی دارد؛ زانوهای جوشی برای سیستم های فشار بالا مناسب هستند و از طریق جوشکاری به لوله مانسیمان متصل می شوند، در حالی که زانوهای رزوه ای یا دنده ای بیشتر برای خطوط فشار پایین و لوله های رزوه دار کاربرد دارند.

مزایای زانو مانیسمان بنکن

برند بنکن از معتبرترین تولیدکنندگان اتصالات بدون درز در جهان است و محصولات آن در پروژه های بزرگ نفت و گاز مورد استفاده قرار می گیرند. زانو مانیسمان 1 اینچ بنکن دارای مزایای متعددی است که آن را از سایر گزینه ها متمایز می کند. کیفیت ساخت بالای فولاد، تحمل فشار بالا، دوام طولانی، انطباق با استانداردهای جهانی و سطح داخلی صیقلی باعث می شود این محصول برای خطوط لوله حساس و پروژه های صنعتی گزینه ای مطمئن باشد.

رده یا Schedule و اهمیت آن

عدد رده یا Schedule، نشان دهنده ضخامت دیواره لوله و اتصالات است. هرچه عدد بالاتر باشد، مقاومت فشاری قطعه بیشتر است. رده ۴۰ تعادلی مناسب میان وزن، قیمت و مقاومت ایجاد می کند و برای بسیاری از سیستم های صنعتی کاربرد دارد. به عنوان مثال، رده ۲۰ برای فشار کم، رده ۴۰ برای فشار متوسط تا بالا و رده ۸۰ برای فشار بسیار بالا استفاده می شود.

روش تولید زانو مانیسمان جوشی 90 درجه

زانو مانیسمان اتصالات بنکن از لوله فولادی بدون درز ساخته می شود. ابتدا لوله به اندازه مشخص برش می خورد و سپس با حرارت و قالب های دقیق، زاویه ۹۰ درجه شکل می گیرد. پس از عملیات حرارتی و پرداخت سطح، قطعه تحت تست های فشار و غیرمخرب قرار می گیرد و در نهایت با مارک برند و استانداردها عرضه می شود. نتیجه، قطعه ای مستحکم و یکنواخت است که در سیستم های فشار قوی عملکردی بی نقص ارائه می دهد.

نحوه انتخاب زانو مانیسمان مناسب

برای انتخاب زانو مانیسمان 1 اینچ، باید سایز لوله، رده فشار، زاویه انحنا، نوع اتصال، جنس فولاد و استاندارد مورد نیاز پروژه را در نظر گرفت. همچنین برند تولیدکننده نیز اهمیت دارد؛ محصولات بنکن با استانداردهای جهانی مطابقت دارند و کیفیت بالاتری ارائه می کنند.

قیمت زانو مانیسمان 1 اینچ بنکن رده 40

قیمت این محصول به برند، رده فشار، نوع فولاد، کشور سازنده و نوسانات بازار فولاد وابسته است. در حال حاضر، میانگین قیمت زانو مانیسمان 1 اینچ رده ۴۰ بنکن در بازار ایران حدود ۱۵۰ تا ۲۵۰ هزار تومان است.

نکات نصب و جوشکاری

برای نصب زانوهای جوشی باید سطح قطعه و لوله کاملاً تمیز باشد و از جوشکار دارای گواهینامه استفاده شود. پس از جوشکاری، عملیات تنش زدایی انجام شود و تست نهایی با فشار هیدرواستاتیک یا رادیوگرافی صورت گیرد تا اطمینان حاصل شود که اتصال ایمن و بدون نقص است.

مقایسه با سایر برندها

در مقایسه با سایر برندها، زانو مانیسمان بنکن کیفیت فولاد بالاتر، دقت ابعادی بهتر و طول عمر بیشتری دارد. برندهای چینی و محصولات ایرانی قیمت ارزان تری دارند اما معمولاً دوام و کیفیت ساخت آن ها پایین تر است.

جمع بندی :

زانو مانیسمان 1 اینچ بنکن یکی از بهترین انتخاب ها برای خطوط لوله فشار بالا است. طراحی بدون درز، جنس فولاد مرغوب و رعایت استانداردهای جهانی، باعث می شود این محصول عملکردی بی نقص ارائه دهد و انتخابی مطمئن برای پروژه های صنعتی و حساس باشد.

پرسش های متداول (FAQ)

اربرد زانو مانیسمان 1 اینچ چیست؟

برای تغییر مسیر جریان لوله های فولادی با قطر 1 اینچ در سیستم های فشار بالا مانند بخار، گاز و آب داغ استفاده می شود.

تفاوت زانو مانیسمان با زانو درزدار چیست؟

زانو مانیسمان از فولاد بدون درز ساخته می شود و مقاومت و دوام بالاتری نسبت به زانو درزدار دارد.

آیا زانو بنکن با لوله های ایرانی سازگار است؟

بله، ابعاد زانوهای بنکن مطابق با استاندارد ASME هستند و با لوله های فولادی استاندارد ایرانی کاملاً همخوانی دارند.

آیا رده 40 برای بخار داغ مناسب است؟

بله، این زانو می تواند تا دمای حدود ۴۲۵ درجه سانتی گراد را تحمل کند.

تفاوت زانو 45 درجه و 90 درجه چیست؟

زانو 90 درجه مسیر را کامل تغییر می دهد و زانو 45 درجه مسیر را ملایم تر تغییر داده و از افت فشار جلوگیری می کند.
