اتصالات جورج فیشر

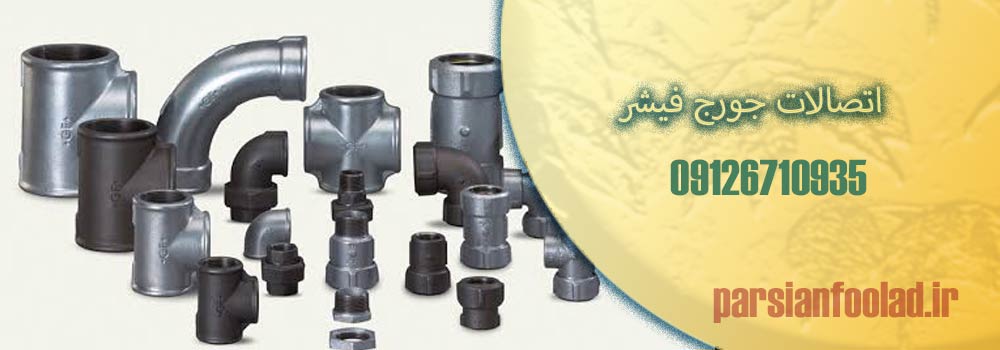

اتصالات گالوانیزه جورج فیشر :

اتصالات گالوانیزه جهت ادامه روند لوله کشی مورد استفاده قرار میگیرد و برای هدایت جریان ، انشعاب گرفتن ، تغییر سایز و … مورد استفاده قرار میگیرد . اتصالات گالوانیزه به علت پوششی که از فلز روی دارند دارای ظاهری سفید رنگ می باشند که دلیل استفاده از اتصالات دنده ای به صورت گالوانیزه عدم خوردگی و زنگ زدگی آن ها می باشد . از اتصالات گالوانیزه برای اتصال به لوله های گالوانیزه استفاده می شود لذا این مورد را مورد توجه قرار دهید که لوله های گالوانیزه به صورت روپیچ دنده شده است .

جورج فیشری یکی از برند های مطرح اتصالات گالوانیزه می باشد که متعلق به کشور سوییس بوده و از کیفیت و آب بندی مناسبی برخوردار می باشد .برندهای اتصالات گالوانیزه توپی برزیل و اتصالات گالوانیزه مک چین از دیگر برندهای موجود در سایت پایپ کالا می باشد .

آرایش لبه های ابتدایی و انتهایی اتصالات گالوانیزه جورج فیشر :

اتصالات به صورت کلی به دو دسته جوشی و دنده ای تقسیم بندی می شوند لذا اتصالات گالوانیزه جورج فیشر به صورت دنده ای می باشد که مخصوص بخش آب رسانی می باشد ، استاندارد دنده های اتصالات جورج فیشر به صورت BTS می باشد .

انواع اتصالات گالوانیزه جورج فیشر به همراه وظایف :

1- زانو گالوانیزه : از زانویی برای تغییر جهت جریان استفاده می شود ، هنگامی که نیاز به چرخش جریان باشد می بایست که از زانویی استفاده شود ، برند جورج فیشر دارای زانویی با زاویه 90 درجه می باشد . لذا با استفاده از زانویی 90 درجه گالوانیزه می توان جهت جریان را تغییر داد . توجه شود که زانویی گالوانیزه جورج فیشر به صورت توپیچ دنده شده است .

2- چپقی گالوانیزه : وظیفه چپقی دقیقا همانند زانویی گالوانیزه می باشد و تفاوت آن با زانویی در این است که چپقی گالوانیزه از یک طرف به صورت توپیچ و طرف دیگر به صورت روپیچ می باشد .

3- سه راهی گالوانیزه : از سه راهی گالوانیزه برای انشعاب گرفتن از خط لوله کشی استفاده می شود و در دو مدل سه راهی مساوی و سه راهی تبدیلی تولید می شود :

سه راهی مساوی گالوانیزه : هر سه مجرای ورودی و خروجی و انشعاب دارای یک سایز می باشند .

سه راهی تبدیلی گالوانیزه : در این مدل از سه راهی گالوانیزه ورودی و خروجی دارای سایز مشابه و سایز انشعاب کمتر از سایزهای ورودی و خروجی می باشد.

دقت شود که زاویه بین خط ورودی – خروجی و انشعاب 90 درجه می باشد و هر سه بخش نیز به صورت توپیچ می باشد .

4- تبدیل گالوانیزه : از تبدیل گالوانیزه برای تغییر سایز خط لوله استفاده می شود ، هنگامی که نیاز باشد تا دو لوله گالوانیزه و یا لوله و اتصالات گالوانیزه با سایزهای غیر مشابه به یکدیگر متصل شوند می بایست از تبدیل گالوانیزه استفاده شود.

تبدیل های گالوانیزه جورج فیشر به صورت روپیچ – توپیچ می باشد .

5- بوشن گالوانیزه : برای ادامه روند خط لوله کشی می بایست از بوشن گالوانیزه استفاده کرد ، همانطور که می دانید طول لوله های گالوانیزه 6 متری می باشد و برای اتصال دو لوله گالوانیزه به یکدیگر به علت روپیچ بودن هردو بخش به مشکل برمیخوریم و می بایست برای برقراری اتصال بین دو لوله گالوانیزه از بوشن استفاده شود . بوشن های گالوانیزه از دو طرف به صورت توپیچ می باشد .

6- مغزی گالوانیزه : برای اتصال دو بخش توپیچ به یکدیگر می بایست از مغزی گالوانیزه استفاده کرد ، شکل ظاهری مغزی به صورتی می باشد که از هر دو طرف روپیچ می باشد .

7- مهره ماسوره گالوانیزه : از مهره ماسوره برای سهولت در باز بسته کردن شیرآلات برنجی و … استفاده می شود .مهره ماسوره گالوانیزه از مهمترین اتصالات گالوانیزه می باشد و آب بندی و عدم نشتی این اتصال بسیار حائز اهمیت می باشد .مهمره ماسوره گالوانیزه از دو طرف به صورت توپیچ می باشد.

8- درپوش گالوانیزه : از درپوش گالوانیزه برای کور کردن و مسدود کردن لوله های گالوانیزه استفاده می شود . درپوش های گالوانیزه به صورت توپیچ بوده و برای اتصال به لوله گالوانیزه که به صورت روپیچ می باشد مورد استفاده قرار می گیرد
